Enkel komponenträknare

Problem:
Det är jobbigt att räkna stora mängder bandade motstånd & likn.

Lösning:
Bygg en mojäng som underlättar räknandet.

Utförande:
Grunden är en binärräknare, som räknar upp med klockpuls.
I mitt fall tänkte jag helt enkelt ha två metallpinnar som
dras längs bandet. Räknaren får då en puls per pinne.

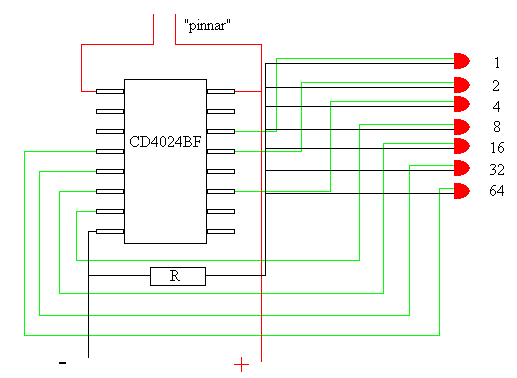

Konstruktion:
CD4024BF är en 7-bitars räknare, så max antal räknade komponenter är 127.
Resistansen R beror på inspänning och typ av lysdiod.
Lämplig inspänning kommer att bestämmas senare.

Förpackning:
Idén är att bygga in allt i en liten plastlåda, med dioderna monterade
på lämpligt sätt. Se bild nedan:

Avläsning:
Lysdioderna ger ett binärt tal.

Att undersöka (ev. felkälla) :
Någon räknare hade problemet att utgångarnas värden var en klockpuls efter,
ev. problem antas upptäckas vid testning.

Förbättringar:
Koppla en tryckknapp till reset på räknaren, så att den kan nollställas utan att
koppla ifrån strömkällan.

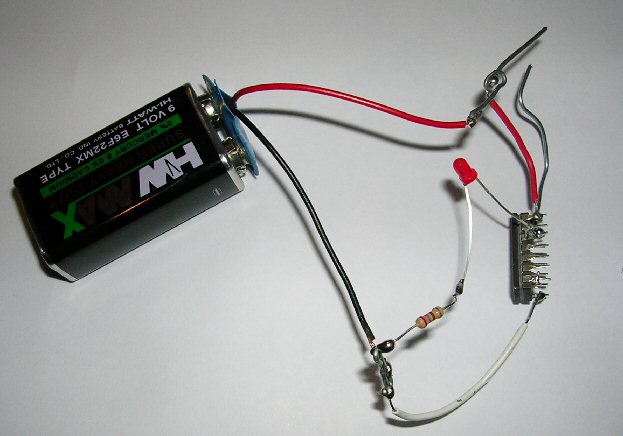

Testbygge:
Bara en lysdiod inkopplad, ska lysa på "vartannat värde" (mod2)
Funkade ett tag, vägrar reagera alls nu.
Motståndet är på 270 Ohm, kanske borde gå upp till 330?
Bättre lödningar är nog också ett hett tips...
